التقصف الهيدروجيني في البراغي الهيكلية المطلية بالزنك من الدرجة 10.9

Apr 05, 2026

ترك رسالة

تقصف الهيدروجين في الزنك- مسامير هيكلية مغلفة بدرجة 10.9– شرح ASTM F3125، EN 14399 وAS 1252

A325 steel structural bolts China

1. ما هو التقصف الهيدروجيني في البراغي من الدرجة 10.9؟





تقصف الهيدروجين هو كسر هش متأخر يحدث عندما تدخل ذرات الهيدروجين إلى الفولاذ عالي القوة، ثم تتركز تحت إجهاد شد مستمر.

بالنسبة للمسامير من الدرجة 10.9 (قوة الشد أكبر من أو تساوي 1000 ميجا باسكال، والصلابة 320-380 فولت)، يكون الخطر حقيقيًا للأسباب التالية:



  1. صلابة عالية→ حساسية عالية للهيدروجين
  2. عمليات طلاء الزنك (خاصة تلك التي تنطوي على التخليل الحمضي)→ مصدر الهيدروجين
  3. يتم تحميل البراغي مسبقا→ إجهاد الشد المستمر



يوجد نوعين:



  • التقصف الهيدروجيني الداخلي (IHE)- الهيدروجين الذي يتم إدخاله أثناء التصنيع (على سبيل المثال، التخليل الحمضي قبل طلاء الزنك أو الجلفنة)
  • التقصف البيئي للهيدروجين (EHE)– الهيدروجين الناتج عن تآكل طلاء الزنك أثناء الخدمة



2. ASTM F3125 (المعيار الأمريكي) - "السماح ولكن التحقق"





نِطَاق



أستم F3125يدمج مواصفات A325 وA490 ومواصفات البراغي الهيكلية الأخرى. ويغطي أحجام البوصة والمتري من ½ ″ إلى 1 ½ ″ (M12 إلى M36).



التحكم في التقصف بالهيدروجين

وجه متطلبات
طلاء الزنك مسموح به؟ بالنسبة للصف A325 – نعم، مع المعالجة القياسية (كل من الطلاء الكهربائي والجلفنة بالغمس الساخن). لدرجة A490(≈10.9) – فقط مع المعالجة الخاصة والتحقق.
اختبار مخصص أستم F2660- يقيمالتقصف الهيدروجيني البيئي (EHE)من الطلاءات. يقوم بفحص IHE في نفس الوقت، لذلك لا حاجة إلى اختبار IHE منفصل.
نطاق الصلابة الدرجة 10.9: 320-380 فولت عالي (مثل المعايير الأخرى)

المعنى العملي للمشاريع الأمريكية



  • يمكنك استخدام مسامير مطلية بالزنك (مطلية بالكهرباء أو مجلفنة) من الدرجة 10.9 إذا اجتاز نظام الطلاء ASTM F2660.
  • تتم إدارة المخاطر عن طريق الاختبار، وليس عن طريق الحظر.



الأفضل لـ:مشاريع الجسور والبناء في الولايات المتحدة حيث يفضل الجلفنة ويكون الاختبار ممكنًا.



3. EN 14399 (المعيار الأوروبي) – "الوقاية أولاً"





نِطَاق



أون 14399تغطي السلسلة مجموعات مسامير هيكلية عالية القوة محملة مسبقًا (أنظمة الموارد البشرية والجهد العالي) للأحجام من M12 إلى M36، وفئات الملكية 10.9/10.



وجه متطلبات
طلاء الزنك مسموح به؟ ممنوع صراحة- لا يُسمح بالطلاء الكهربائي (طلاء الزنك) والجلفنة بالغمس الساخن للبراغي المحملة مسبقًا من الدرجة 10.9.
البدائل إلزامية داكروميت (طلاء رقائق الزنك) أو الفوسفات
اختبار اختبار التحميل المسبق ISO 15330 (يجب أن يبدأ خلال 24 ساعة من التصنيع) - بشكل أساسي لـ IHE
صلابة 320-380 فولت

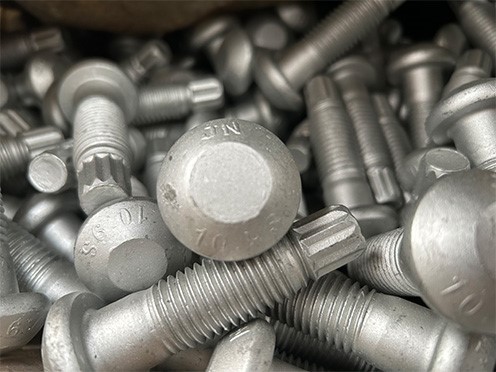

F1852 steel structural hex bolts China factory
داكروميت

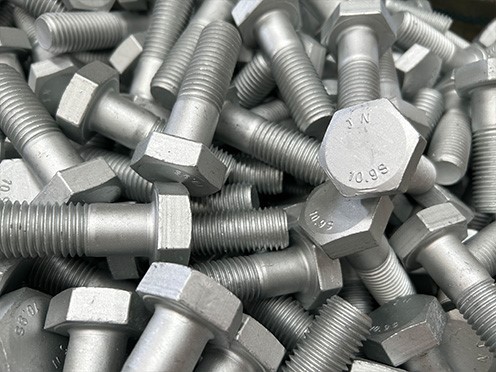

GB 1228 Steel structural hex bolts China factory supplier
داكروميت

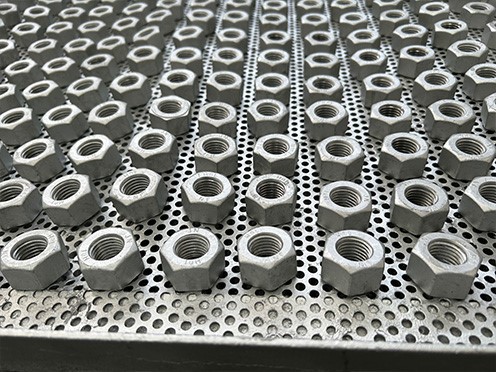

A490 steel structural hex bolts China factory supplier
داكروميت

لماذا صارمة جدا؟



تعتبر الممارسة الأوروبية أنه لا يوجد أي خبز أو إزالة الهيدروجين يمكن أن يزيل بشكل كامل المخاطر المتعلقة بمسامير 10.9 المحملة مسبقًا. الوقاية عند المصدر هي المسار الوحيد الذي يمكن الاعتماد عليه.



الأفضل لـ:الأعمال الفولاذية الهيكلية للاتحاد الأوروبي، والمشاريع الحاصلة على علامة CE، وأي تطبيق بالغ الأهمية للسلامة حيث يجب أن تكون مخاطر الهيدروجين صفرًا.



4. AS 1252 (المعيار الأسترالي) – "الهجين العملي"





نِطَاق



أس 1252يحدد هذا المعيار البراغي الهيكلية عالية القوة للتوصيلات المحملة مسبقًا في أستراليا. وهو يتوافق بشكل وثيق مع متطلبات ISO/EN ولكنه يسمح ببعض المرونة المحلية.



التحكم في التقصف بالهيدروجين

وجه متطلبات
طلاء الزنك مسموح به؟ حذر للغاية – ليس محظورًا تمامًا، ولكنضوابط عملية صارمةمطلوبة لكل من الطلاء الكهربائي والجلفنة بالغمس الساخن
حدود عملية وقت التخليل أقل من أو يساوي 15 دقيقة (أو استخدم السفع بالخردق بدلاً من الحمض)
الخبز 200 درجة لمدة 8-24 ساعة، ابدأ خلال ساعة واحدة بعد الطلاء
اختبار المراجع ISO 15330 (مثل EN)
صلابة 320-380 فولت



لماذا الهجين؟



غالبًا ما ترجع أستراليا إلى ISO/EN فيما يتعلق بالمبادئ، ولكنها تتبنى اختبار النمط الأمريكي وحدود التخليل على الطريقة الجنوب أفريقية لجعل طلاءات الزنك قابلة للتطبيق في سلاسل التوريد المحلية.



الأفضل لـ:المشاريع الأسترالية التي يتم فيها تحديد تشطيب مجلفن ويكون حظر الطراز EN غير عملي.

5. جدول المقارنة جنبًا إلى جنب





ميزة أستم F3125 (الولايات المتحدة) إن 14399 (الاتحاد الأوروبي) AS 1252 (أستراليا)
طلاء الزنك (الطلاء الكهربائي / الجلفنة) لدرجة 10.9؟ مسموح به مع التحقق F2660 محظور مسموح به مع ضوابط صارمة
البديل المفضل نظام طلاء تم التحقق منه داكروميت / الفوسفات التنظيف الميكانيكي + الخبز
طريقة اختبار IHE المدرجة في F2660 ISO 15330 (نافذة 24 ساعة) ايزو 15330
طريقة اختبار EHE F2660 (مخصص) غير موحدة الرجوع إلى الممارسة الأمريكية
نطاق الصلابة 320-380 فولت 320-380 فولت 320-380 فولت
فلسفة المخاطر مدفوعة بالاختبار الوقاية-أولاً هجين / عملي
التعليمات


س:1. هل يمكن أن تكون البراغي من الدرجة 10.9 مجلفنة بالغمس الساخن؟

لكل إن 14399:لا.

لكل ASTM F3125:نعم، ولكن الصف A490 يتطلب عملية خاصة + اختبار F2660.

لكل AS 1252:نعم، مع التخليل الصارم (أقل من أو يساوي 15 دقيقة) والخبز.

س:2. كيف يمكنني اختبار التقصف الهيدروجيني؟

أستم F2660 (إيهي + آيهي)

ISO 15330 (اختبار التحميل المسبق، التحكم في العمليات فقط)

ASTM F1940 (التحقق من العملية باستخدام عينات الشهود)

س:3. هل يضمن الخبز (نزع الهيدروجين) السلامة؟

No. Baking reduces risk but cannot completely eliminate hydrogen embrittlement for hardness >360 جهد عالي. ولهذا السبب يحظر المعيار EN 14399 طلاءات الزنك تمامًا.

س:4. ما هو أفضل طلاء لتجنب التقصف الهيدروجيني؟

طلاء داكروميت / رقائق الزنك – no hydrogen generated, salt spray >1000 ساعة، ودرجة حرارة عملية منخفضة (<300°C) that does not affect bolt hardness.

خاتمة





بالنسبة للممارسة الهندسية، فإن الحل الأكثر أمانًا والأكثر قبولًا عالميًا هو تجنب الطلاء الكهربائي بالزنك والغلفنة بالغمس الساخن تمامًا بالنسبة للمسامير الهيكلية من الدرجة 10.9. بدلاً من ذلك، حدد أنظمة الطلاء الخالية من الهيدروجين مثل Dacromet، أو Geomet، أو sherardizing. تعمل هذه على التخلص من مصدر الهيدروجين تمامًا مع توفير حماية ممتازة من التآكل.



إذا كان طلاء الزنك أمرًا لا مفر منه بسبب قيود المشروع، فاتبع بدقة متطلبات التحقق من المعايير المعمول بها ومراقبة العملية - ولا تعتمد أبدًا على الخبز وحده كضمان ضد الكسر المتأخر.
