لوحة الصلب الهيكلي

كل ما تحتاج لمعرفته عن لوحة الفولاذ الهيكلي

لوحة الفولاذ الهيكلية هي أساس مجال المباني الحديثة والجسور والمشاريع الخارجية . يتم معالجتها عن طريق القطع واللحام والانحناء والعملية الأخرى في هياكل حاملة للحمل الرئيسية ، والاتصالات ، وأنظمة الدعم . وفقًا لسماكة الصلب الهيكلي ، يمكن تقسيمها إلى لوحة الصلب بضعف (تمييز أقل من أو أو تساوي 6mm) 6 مم) . نحن لا نقدم فقط لوحات فولاذية هيكلية عالية الجودة ، ولكن أيضًا نوفر خدمات معالجة الألواح الصلب المتقدمة والمتخصصة (وخاصة لوحات سميكة بنية الصلب) .

مزيد من التفاصيل

لماذا تحتاج لوحة الصلب الهيكلي

متانة

لوحة الصلب الهيكلية متينة للغاية ويمكنها تحمل أقسى الظروف الجوية ، والزلازل ، والحرائق ، وغيرها من الكوارث الطبيعية . مع نسبة عالية من القوة إلى الوزن ، واللياقة الممتازة ، لا تحافظ هياكل الصلب على متانة على مدار الوقت ، أو تتراجع عن الوقت الممتاز ، أو تتجه إلى متانة ، أو تتراكم على المدة التي تتجه إلى الوقت. آمن .

قوة

لا يهزم لوحة الصلب الهيكلي عندما يتعلق الأمر بدعم الأحمال الثقيلة . إنها مثالية لمشاريع البناء على نطاق واسع مثل ناطحات السحاب والجسور والملابس .

المرونة

تعتبر لوحة الفولاذ الهيكلية بسهولة مصبوبها في أحجام وأشكال مختلفة ، وهي مادة مرنة بشكل ملحوظ . تتيح هذه المرونة المهندسين المعماريين والمهندسين إنشاء تصميمات وهياكل معقدة يصعب تحقيقها باستخدام ملموسة .

فعالية التكلفة

لوحة الصلب الهيكلية هي خيار فعال من حيث التكلفة لمشاريع البناء لأنها سريعة وسهلة التثبيت ، وتوفير تكاليف الوقت وتكاليف العمالة . تنتج معظم مصانع الفولاذ المحلية التي تنتج لك صفيحة فولاذ هيكلية مبتكرة ومصممة غرضًا {{4} 20 ٪ .

الاستدامة

يمكن إعادة تدوير الصلب من خلال عمليات إعادة التدوير المختلفة . تقريبًا 95-99 ٪ من الفولاذ القديم يمكن إعادة تدويرها وإعادة استخدامها في إنتاج الصلب الجديد .

سرعة البناء

يمكن إنشاء هياكل الصلب بسرعة ، مما يقلل من تعطيل الموقع والسماح بإكمال المشاريع في الوقت المحدد وضمن الميزانية . هذه السرعة مهمة بشكل خاص في المناطق التي تحتوي على مواسم بناء محدودة أو مواعيد نهائية ضيقة .

ما هي الأنواع المختلفة من لوحات الفولاذ الهيكلي

لوحة فولاذ هيكلية للكربون

تشير لوحة الصلب الهيكلية للكربون إلى لوحة فولاذية مع محتوى الكربون أقل من 0 . 8 ٪ . تلعب دورًا حيويًا في الهياكل الفولاذية مثل دعم الإطار الصلب ، وتعزيز قوة المباني ذات الصلب المشبعة في صناديق الصلب.

معايير مكافئة لـ Q235

معيار GB	معيار ASTM	en القياسية	معيار JIS
Q235	ASTM A36	S235JR	SS400

لوحة الصلب HSLA

لوحة فولاذية ذات قوة عالية ، تسمى أيضًا لوحة HSLA الصلب ، هي نوع من لوحة فولاذية منخفضة الكربون مع قابلية لحام جيدة . وهي تتميز بنسبة عالية من الغلة ، وموضوع البرد الجيد والمعالجة الساخنة ، ومقاومة ممتازة للتجويف ، و {all} {ally} منخفض ، (أدناه 2 . 5 ٪). في الوقت الحاضر ، مع التطور السريع لمباني هيكل الصلب ، يمثل إنتاج الصلب الفولاذ ذو الفولاذ المنخفضة في البلدان الصناعية المتقدمة حوالي 10 ٪ من إنتاج الصلب. ألواح الصلب الهيكلية العالية ذات القوة العالية هي كما يلي:

Q355 (م) لوحة الصلب

Q390 (م) لوحة الصلب

Q420 (م) لوحة الصلب

Q460 (م) لوحة الصلب

Q550 (م) لوحة الصلب

المعايير المكافئة

معيار GB	معيار ASTM	en القياسية
Q355 B/C/D Q355M B/C/D	ASTM A572 GR .50	S355 Jr/J 0/J2 S355M/مل
Q390 B/C/D Q390M B/C/D	-	-
Q420M B/C/D/E	ASTM A572 GR .60	S420m/مل
Q460M C/D/E	ASTM A572 GR .65	S460M/مل
Q500M	ASTM A572 GR .70	-

صفيحة فولاذية عالية القوة

لوحة الصلب ذات القوة العالية والمخففة هي نوع من لوحة فولاذية عالية القوة ، والتي يتم تصنيعها بتكنولوجيا المعالجة الحرارية . التبريد والانتهاك هي عمليات تصنيع مهمة من لوحة الصلب عالية القوة {{1} الدعم المائي وشاحنات النقل والمعدات الهندسية ومعدات التعدين .

ألواح الصلب الشائعة ذات القوة العالية والفولاذ المقسى هي كما يلي:

Q460 لوحة الصلب

Q620 لوحة الصلب

Q690 لوحة الصلب

Q890 لوحة الصلب

Q960 الصلب لوحة

المعايير المكافئة

معيار	en القياسية
Q460 D/E/F	S460 Q/QL/QL1
Q500 D/E/F	S500 Q/QL/QL1
Q550 D/E/F	S550 Q/QL/QL1
Q620 D/E/F	S620 Q/QL/QL1
Q690 D/E/F	S690 Q/QL/QL1
Q890 D/E/F	S890 Q/QL/QL1
Q960 D/E/F	S960 Q/QL

صفيحة فولاذ بناء شاهقة

تحتوي لوحة الفولاذ ذات البناء الشاهق على خصائص القوة العالية ، والصلابة الجيدة ، ومكافئة منخفضة الكربون وحساسية صدع لحام منخفضة ..

الصف الصلب	معيار	حالة التسليم
Q235GJ B/C/D/E.	GB/T 19879	الحرب /WCR /n
Q345GJ B/C/D/E.		الحرب/WCR/N/TMCP
Q390GJ B/C/D/E. Q420GJ B/C/D/E. Q460GJ B/C/D/E.		WCR/TMCP/N.

جسر الصلب الفولاذ الهيكلي

تحتوي لوحة الصلب الهيكلي للجسر على قوة عالية ، ومتانة عالية ، ومكافئة منخفضة الكربون ، وحساسية لحام منخفضة ومقاومة جيدة للتآكل . يتم استخدامها بشكل أساسي في تصنيع جسور السكك الحديدية ، وجسور الطرق السريعة ، والجسور عبر البحر ، وهكذا على.

المعايير المكافئة

معيار GB	ASTM A709	en 10025 معيار
Q345q	50 50W HPS 50W	S355N/NL/M/ML
Q370q	-	-
Q420q	-	S420N/NL/M/ML
Q460q	HPS 70W	S460N/NL/M/ML S460Q/QL/QL1
Q500q	-	S500Q/S500QL/S500QL1

لوحة الصلب وعاء الضغط

تشير صفيحة مضغوط لضغط الغلاية إلى لوحة الصلب السميكة المتوسطة المتوسطة الساخنة المستخدمة بشكل أساسي في تصنيع الغلاية وأنبوب البخار الرئيسي . هذا النوع من الصلب الصلب لديه قابلية البرد الجيدة ، و Q420R ، .

المعايير المكافئة

معيار GB	معيار ASTM	معيار JIS
Q245R	A516-60 A516-65 SA516GR60	SPV235
Q345R	A516-70 SA516GR70	SPV315 SPV355
Q420R	-	SPV410 SPV450
18mnmonbr	A302-B A533-A
15Crmor	sa 387- grl12 ، cl22
14crlmor	sa 387- cl2
12cr2mo1r ، 12cr2mo1vr	A387-22 SA387GR222CL2
16mndr	A537Cl1 SA350LF2 SA516GR 70+ S5

بناء السفن ولوحة الصلب الهندسي في الخارج

تُستخدم لوحة الفولاذ الهندسية للهندسة الخارجية بشكل أساسي في بناء منصة استخراج النفط للبدن والخارج . تم الموافقة

الصف الصلب	سماكة	عرض
A	<38mm	<3100mm
B
D
AH32
AH36
DH32
DH36

تطبيق لوحة الصلب الهيكلي

mining steel structural conveyor

تعدين صناعة لوحات الصلب الهيكلي

أصبح تصنيع الفولاذ الهيكلي مهمًا للغاية في صناعة التعدين . تستخدم عملية التعدين الأولية الكثير من المعدات والأدوات المصنوعة من البناء الصلب . الناقلات والمصاعد والمصاعد هي معدات شائعة في صناعة التعدين . الصلب مواد الجودة تدوم وتؤدي بشكل جيد لعمر النظام . نحو أعماق الألغام ، حيث يوجد المزيد من الإجهاد الجانبي ، تستخدم شركات التعدين الصلب لتحسين قوتها القابضة . إنها واحدة من أكثر المعادن القابلة للتكيف ، ويمكن أن تكون مثبتة ساخنة غلبة ، أو مسحوق ملطخة ، أو تتألمها لتلائم تفضيلاتك.

صناعة البناء

أحد العناصر الرئيسية في صناعة البناء هو تصنيع الفولاذ الهيكلي ، والذي يعتبر أكثر مواد البناء اقتصادا . ، وهو مادة متينة ، يتم استخدامها في قطاع البناء لإنشاء الهياكل بسرعة وبطولة {2} إن توسيع خطوط السكك الحديدية في جميع أنحاء العالم . هو مادة قوية ودائمة تستخدم في معظم المباني السكنية والتجارية والحكومية . في الدول الناشئة ، يعد الصلب ضروريًا للبنية التحتية المناسبة لأنها تتيح التصميمات الساحلية المقاومة للرياح والوقاية .

قطاع البتروكيماويات

كان تصنيع لوحة الصلب للمفاهيم ذات قيمة صناعة البتروكيماويات أكثر انتشارًا على مستوى العالم ، لا سيما في صناعة البتروكيماويات ، التي تستخدم تصنيع لوحة الصلب . هذا العمل يتطلب تحويل المواد الخام ، مثل النفط والغاز ، إلى مواد أخرى. الفولاذ هي فئات الفولاذ المستخدمة هنا ..

صناعة إمدادات الطاقة وتوزيعها

محطات توليد الطاقة ، الداخلية للمفاعل ، وعناصر الاحتواء ، والغازات المضغوطة ، والخزانات ، ونقل الحرارة ، والأنابيب ، ورفوف التخزين الرطبة ، وحاويات الوقود النووي المستهلكة ، والدعم الهيكلي ، ورفوف الحفر كلها ممكنة للبناء منها .

كيفية معالجة لوحة الصلب الهيكلي

قطع الصلب

في هذه الخطوة ، سيتم تقطيع لوحات الصلب إلى الأشكال والأبعاد المحددة في الرسومات الفنية . هناك نوعان شائعان من المكونات الهيكلية:
الصلب المسبق: يُعرف هذا النوع أيضًا باسم الفولاذ ذو الشكل ذو المكونات مثل U أو H أو الصلب على شكل C ، ويتطلب فقط عملية القطع لإزالة المواد الزائدة ، مما يضمن محاذاة الهيكل مع التصميم الأصلي .
الصلب الاصطناعي:يتم قطع هذا النوع من الصلب من الألواح الفولاذية ومعالجته في أشكال مخصصة . في وقت لاحق ، يتم تجميع هذه الألواح الصلب الأصغر لتشكيل مكونات هيكلية كاملة .
تشمل بعض تقنيات قطع الفولاذ الحديثة القطع التلقائية للليزر ، والبلازما والأكسجين القطع التلقائي ، والمناشير الدائرية ، ومناشير النطاق ، وآلات الزلاجات ، وآلات القص ، وآلات قطع الوقود الأوتوماتيكي ، إلخ.

الانحناء

تتضمن هذه المرحلة مثقوب الثقوب للمشابك واستخدام البراغي لربط مكونات الصلب أو توصيل الحزم بالأعمدة . بناءً على تصميم الهيكل الصلب ، سيتم وضع الشفاه والشبكات من المكونات ، بعد القطع ، في مواقعها وترتبط مؤقتًا باستخدام اللحام.

اللحام

بعد وضعه وتجميعه مؤقتًا مع اللحام ، يتم وضع مكونات الصلب في جهاز لحام تلقائي . للتأكد من أن اللحام يتم بشكل صحيح وذات جودة أعلى ، يجب أن يتم فحص حبة اللحام أولاً من أجل التفتيش ({1}

ضبط

أثناء عملية اللحام ، يمكن أن تتسبب درجات الحرارة المرتفعة في تشوه المكونات . ، للتأكد من أن المكونات دقيقة للغاية أثناء التثبيت ، يجب تعديلها وتوقيفها وتفتيشها قبل المتابعة مع الخطوات التالية .

لحام تعزيز الأضلاع

بعد أن يتم لحام المكونات وتعديلها بدقة ، يتم بناء الأضلاع المعززة والمرابط أيضًا باستخدام اللحام . هذه خطوة حاسمة في عملية تصنيع الفولاذ الهيكلي ، التي يقوم بها العمال المهرة لضمان أقصى دقة {{}}}

تسديدة تنظيف التفجير

تحتاج المكونات المعالجة إلى الخضوع لمعالجة السطح لإزالة بقع المياه والزيت والشفى والشوائب الأخرى . في هذه الخطوة ، سيتم تنظيف مكونات الصلب عن طريق الصدأ السطحي وعلاج آلات تفجير اللقطة . بعد ذلك ، سيتم تحضيرها لعملية اللوحة واللمس النهائي {{2}

طلاء

أثناء معالجة واستخدام الفولاذ الهيكلي ، سيحمي الطلاء عالي الجودة للطلاء المكونات الفولاذية من آثار البيئة المحيطة ، مما يؤثر بشكل كبير على متانتها وعمرها . عادة ، سيتم طلاء سطح المكونات {3} {3} {3}

كيفية الحفاظ على لوحة الفولاذ الهيكلي

فحص لوحة الفولاذ الهيكلي بانتظام

يستغرق الحفاظ على لوحات الفولاذ الهيكلية الكثير من الوقت وغالبًا ما يكون مكلفًا ، ولكن قد يكون الأمر يستحق ذلك على المدى الطويل . يمكن أن يساعدك عمليات التفتيش العادية على تحديد المشكلات قبل أن تصبح خطيرة للغاية ، مما يوفر لك المال الطويل {{2}

تطبيق الطلاء أو الطلاء المقاوم للصدأ

يمكن أن تعاني هياكل الصلب التي لا يتم الحفاظ عليها بشكل صحيح من الصدأ والتآكل . أفضل طريقة لمنع هذا الضرر هي عن طريق تطبيق الطلاء المقاوم للصدأ أو الطلاء . وهذا يساعد على حماية الفولاذ من الرطوبة ، والملح ، والعناصر الأخرى التي يمكن أن تسبب الصدأ .

تجنب طعوم اللحام

من المهم تجنب تنشيط اللحام على صفيحة فولاذية هيكلية لضمان متانة . تنشيط اللحام هو عندما يكون المعدن المذاب من عملية اللحام خارج المفصل ، مما تسبب في تلف .

تنظيف الهيكل بانتظام

الخطوة الأولى في عملية الحفاظ على ألواح الصلب الهيكلية هي التنظيف العادي . إذا لم يتم الحفاظ على هيكل نظيف ، فقد يؤدي ذلك إلى الصدأ والتآكل الذي سيؤدي إلى تدهور الصلب بشكل أسرع. اترك أي بقايا خلف على سطح الصلب .

حماية الهيكل من تلف الطقس

السبب الأكثر أهمية لتآكل لوحة الصلب الهيكلي هو البيئة . مع مرور الوقت ، سوف يتعرض الهيكل الصلب لأشياء مثل المطر والثلوج والملح التي يمكن أن تآكل المعدن . هذا يمكن أن يؤدي إلى pitting أو spalling. السيليكون .

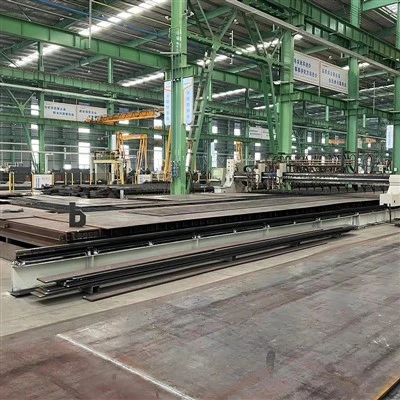

مصنعنا

مع القدرة الإنتاجية البالغة 150 ، 000 mt في السنة ، ومساحة منشأة مصنع تبلغ 350 ، 000 m2 ، كانت هندسة التآزر تزود الفولاذ الهيكلي المصنفة وأعمال خطوط الأنابيب الكبرى ، ومجمعات البترات ، والمجمع التجاري الآخر ، ومجمعه التجاري ، والتجمع التجاري الآخر ، ومجمعه التجاري ، والمجمع التجاري ، والمجمع التجاري الآخر ، والمجمع التجاري ، والمجمع التجاري ، والمواد التجارية ، والمجمع التجاري ، أسواق آسيا والشرق الأوسط .

التعليمات

كيف تقارن تكلفة لوحات الصلب الهيكلي بالمواد الأخرى؟

يمكن أن تختلف التكلفة اعتمادًا على شروط السوق الحالية و . عمومًا ، تتنافس لوحات الفولاذ الهيكلي مع مواد أخرى ، خاصة عند النظر في تكاليف المتانة والصيانة على المدى الطويل .

هل يمكن لحام لوحات الصلب الهيكلي؟

نعم ، يمكن لحام ألواح الصلب الهيكلية بسهولة ، مما يجعلها مثالية للبناء . يجب أن تكون تقنيات اللحام مناسبة لدرجة الصلب لضمان النزاهة الهيكلية .

كيف يتم عادة قطع لوحات الصلب الهيكلي وتشكيلها؟

يمكن قطع ألواح الصلب الهيكلية باستخدام طرق قطع البلازما أو الليزر أو ماء . يمكن تشكيلها باستخدام مكابح الضغط أو آلات التدحرج للثني .

ما هي الدرجات المشتركة من لوحات الصلب الهيكلي؟

تشمل الدرجات الشائعة ASTM A36 و A572 و A588 و 992. لكل درجة تركيبات كيميائية محددة وخصائص فيزيائية مصممة لتلبية المتطلبات الهيكلية المختلفة .

كواحد من الشركات الرائدة في مجال المصنّعين والموردين في الصلب في الصين ، نرحب بحرارة لشراء لوحة فولاذية هيكلية مخصصة مصنوعة في الصين هنا من مصنعنا . جميع منتجات AISC القياسية ذات الجودة العالية والسعر التنافسي .
