شعاع H بيلد

تم تسمية شعاع AH الصلب لأن قسمه يشبه الحرف "H" .. حزمة H هي نوع من العضو الهيكلي الصلب مع بنية الضوء ، ومقاومة الانحناء القوية ، وسهولة المعالجة .

الساخنة المتداول H-beam

H-beam ملفوفة الساخنة هو نوع من مادة بنية فولاذية ذات درجة حرارة عالية في درجة الحرارة وذات الأداء العالي . لها خصائص الدقة ذات الأبعاد العالية ، والإنتاج الموحد ، وتوفير التكلفة .

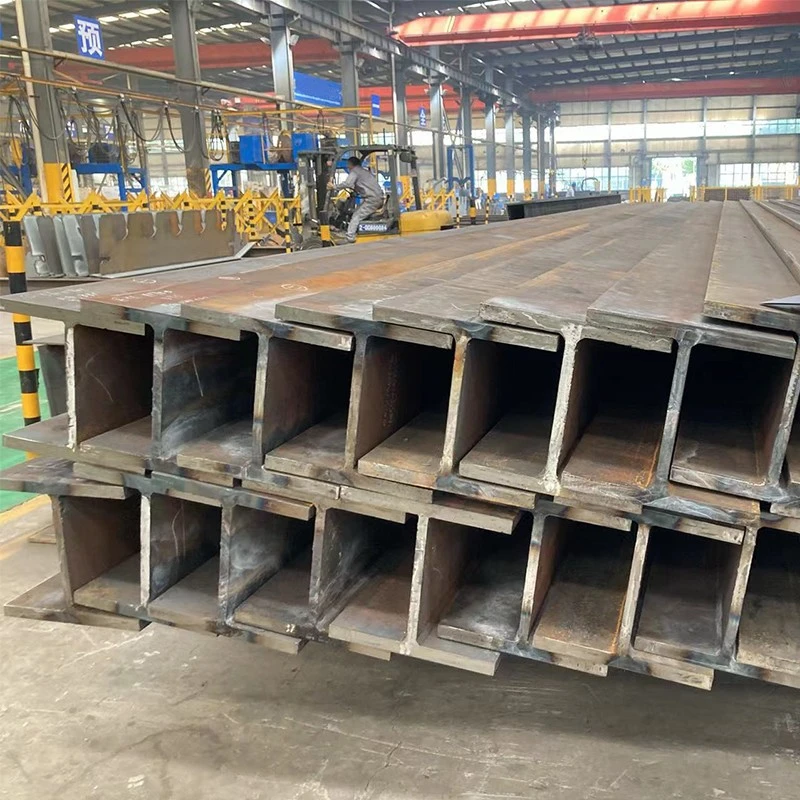

لحام H-beam

Welded H-beams are a kind of H-shaped section steel made by the welding process. Welded H-beam has the advantages of strong bending resistance, easy construction, and light structural weight. This structural steel is used for building components, such as multi-story buildings, warehouses, large-span lightweight factories, and so on.

تعرف على المزيد حولالفرق بين عوارض H الملحومة وعوارض الصلب الساخنة.

هناك نوعان من عوارض الصلب H المنسوبة: قوس مغمورة من H-beam و High-Freencyed H-Beam .

1. مغمورة بقوس H-beam: عند إنتاج H-beam المغطى بالملحوم ، يتم لحام اللوحة الفولاذية عن طريق الانزلاق التلقائي ، والتشكيل ، ولحام القوس المغمور التلقائي ، وتصحيح حافة الجناح ، وغيرها من العمليات .

2. لحام H-beam عالي التردد: High-Freencyped Welded H-beam هو من خلال التيار عالي التردد لجعل المعدن محليًا للذات الذاتي واللحام معًا .

1. تكديس



يتم تكديس الألواح الفولاذية التي تم شراؤها من مطاحن فولاذية مؤهلة في مناطق ثابتة بعد التفتيش . قبل تصنيع عوارض الصلب الملحومة ، يتم رفع الألواح الصلب بواسطة المصاصون الكهرومغناطيسيين ووضعها على خط الإنتاج .

2. قطع اللهب



وفقًا لمتطلبات التصميم ، يتم تصنيع شبكة الويب وشفة شعاع H الملحوم عن طريق قطع لوحة الصلب باستخدام جهاز قطع اللهب CNC ، وهو ما يكون تحمل الحجم ± 2mm .

3. التجميع



تتكون H-beams الملحومة من لوحات شفة ويب ويب . الشفاه ، الواقعة في الجزء العلوي والسفلي من h-beams ، ومقاومة قوى الانحناء والقص . على شبكة الإنترنت ، تم وضعها بين الشفاه ، وقوات القص .

4. اللحام



تم تجهيز معدات اللحام القوس التلقائي التلقائي في مصنعنا . من ناحية ، يمكن أن يحسن كفاءة الإنتاج ، من ناحية أخرى ، يمكن أن يضمن موحدة اللحام .

5. الاستقامة



قد تتسبب الحرارة الناتجة أثناء اللحام في تشوه حزمة H steel . لذلك ، يجب تقويم Beam بعد اللحام .



مواصفة



الصف الصلب	Q235B
ارتفاع الويب	220-1500 مم
شفة ارتفاع	8-60 مم
عرض شفة	140-800 مم
سرعة	7 م/دقيقة



تعتمد البيانات أعلاه على درجة Q235B ، وقد تختلف الاستقامة المحددة اعتمادًا على الدرجة الصلب المختلفة . لمزيد من التفاصيل ، من فضلكاتصالمهندسو المبيعات .

6. تلميع



تتمثل وظيفة التلميع في تنظيف الخبث واللحام المتبقي على عوارض H .

7. التفتيش



يمر فحص الجودة خلال عملية الإنتاج بأكملها وهي خطوة مهمة لضمان الاستقرار الهيكلي . نحن مجهزون بموظفي فحص الجودة المهنية لفحص عوارض الصلب H بملح . هي أيضًا وكالات اختبار الطرف الثالث مثل TUV و BV و ABS و ETC. {{}}}}

8. sandblasting



بعد التغلب على الرمل ، يكون السطح (SA2 . 5 درجة) من عوارض الصلب H موحدة ونظيفة ، مما قد يضمن إرفاق الطلاء بإحكام ومنع تآكل الوسائط المسببة للتآكل.

9. اللوحة



تعمل غرفة الطلاء المغلقة بالكامل والمختومة من الناحية البيئية على مبدأ تدفق الهواء وترشيحها . أثناء الطلاء من beams الملحومة ، يتم التقاط ضباب الطلاء المولد بواسطة نظام العادم . يدعو هذا mist} فقط} بيئة عمل آمنة وفعالة ولكن أيضًا تقلل بشكل كبير من البصمة البيئية لعمليات الطلاء .

1. قوة عالية واستقرار: حزم H الملحومة توفر قوة واستقرار ممتازة ، مما يجعلها مناسبة لدعم الأحمال الثقيلة ومقاومة القوى الهيكلية .

2. التخصيص: يمكن أيضًا تحديد حجم المقطع العرضي لـ H-beam الملحوم وصنعه وفقًا للمتطلبات ، حيث يمكن للمهندسين التكيف مع مختلف أحجام غير قياسية . تخصيص H-beams لتناسب متطلبات المشروع المحددة .

3. فعالية التكلفة: بالمقارنة مع beam الساخن H-beam ، فإن H-beam ذات تكلفة بناء منخفضة وخسارة أقل . وفي بناء الهيكل لتقليل وزن 30 ٪ إلى 40 ٪ .

4. المتانة: يتمتع شعاع H الملحوم بميزة مقاومة الضغط الجيدة وقدرة الوزن العالية .

1. تضع اللحامات العالية الجودة من حزم H المنحومة متطلبات صارمة على كل من المعدات الملحومة ومهارة اللحام .

2. قد يتم تشويه شعاع الصلب H الملحوم بعد اللحام ، لذلك فإن استقامة ما بعد الالتحاق ضروري .

3. مقارنةً بـ H-beams الساخنة ، فإن سرعة إنتاج H-beams البطيئة أبطأ .

يتم استخدام beams الملحومة كحزم وأعمدة في الهياكل الصناعية والمدنية .

1

دعم الحمل الصلب للمباني الصناعية .



2

أكوام الصلب والهياكل الداعمة للهندسة تحت الأرض .



3

هياكل المعدات الصناعية لصناعات الطاقة البتروكيماوية والكهربائية .



4

مكونات جسر الصلب الكبرى .



5

عوارض وأعمدة نباتات بنية الصلب طويلة المدى .



6

دعم عوارض المباني الفولاذية الشاهقة أو الملاعب أو مراكز التسوق أو قاعات المعارض .

في مشاريع هيكل الصلب ، تكمل Beams H-Beams الساخنة واللحام بعضها البعض بسبب تعقيد تصميم المباني ، والتي تتأثر بعوامل مثل الجماليات المعمارية والوظائف والتكلفة .

غالبًا ما تفتقر Beams H-beams المولدة عن التصميمات المعمارية الفريدة ، مما يستلزم استخدام أمثلة H-Beams للقطع المخصص واللحام . تشمل الهياكل الكابولي في صالة الألعاب الرياضية ، والأعمدة الفولاذية الفريدة في قاعات المعارض ، والتصميمات الخاصة في قاعات مغادرة المطار {4} احتياجات المعالجة .

كشريك في التآزر ، لا داعي للقلق بشأن السؤال ، "كيف يمكنني اختيار شعاع الصلب H الصحيح؟" ما عليك سوى مشاركة الرسومات أو مواصفات التصميم أو أي تفاصيل أخرى ذات صلة ، وسنتعامل مع كل تصنيع مشروع بنية الصلب .

فيما يلي 3 أسباب يمكنك الاعتماد على Synergia لبدء مشاريع هيكل الصلب الخاصة بك .

1. خط الإنتاج المتقدم

3 تشمل خطوط الإنتاج الذكية خط إنتاج حزمة H ، وخط إنتاج الأعمدة الصلب Box ، خط إنتاج PKG مجهز في مصنعنا ، مما يحسن بشكل كبير من كفاءة الهياكل الصلب .

خط إنتاج شعاع حاملي

خط إنتاج الأعمدة الصلب مربع

خط قطع ذكي PKG

2. قوة السعة

مع قدرة إنتاج شهرية قوية تبلغ 6 ، 000 ، نحن مجهزة جيدًا لتلبية المطالب واسعة النطاق بسرعة وموثوقية .

3. الخدمات الدقيقة: التفتيش ، المعالجة السطحية ، التعبئة

تقتيش





نحن نتفهم أهمية الثقة ، وهذا هو السبب في أننا ندعم عمليات تفتيش الطرف الثالث لضمان الجودة .

المعالجة السطحية





تعتبر مقاومة التآكل الممتازة مهمة للنباتات الكيميائية ، أو المناطق الساحلية للهياكل الفولاذية ، أو شحنات من الأعضاء الهيكليين الصلب . وبالتالي ، فإن العلاجات السطحية مثل الرمل (تفجير اللقطة) تلعب دورًا في حماية الحزم والأعمدة والأجزاء الفولاذية ، إلخ .



يمكن تلبية SA2 . 5 تطبيق الرمل والطلاء مع متوسط سمك ما لا يقل عن 125μm.

التعبئة





تم تصميم حل التعبئة لحزم H أو الأعمدة أو الأجزاء الهيكلية الفولاذية الأخرى إلى أقصى قدر من الحماية أثناء الشحنة . يتم إصلاح عوارض H والأعمدة المنقوشة بشكل آمن داخل إطار فولاذي لمنع الحركة ..

في الختام ، توفر Beams الملحومة قوة ، وكفاءة مصممة خصيصًا ، وكفاءة من حيث التكلفة لمشاريع هيكل الفولاذ المعقدة . يضمن Synergia تصنيعًا عالي الجودة وفعال مع آلات متقدمة وقدرة إنتاج ممتازة .دع مهندسي المبيعات لدينا يقدمون لك الدعم الشخصي الآن!
